今度は、天体望遠鏡を自作します

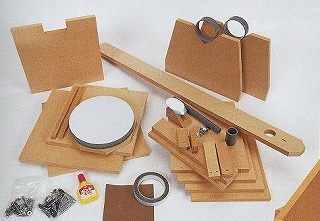

2002年10月15日(火)  ドブソニアンの組み立てキット

　我が家に天体望遠鏡がやってきて以来、試行錯誤を繰り返

しながら、天体を見るということが、なんとか形になってき

た。口径１０㎝の望遠鏡には、それなりの限界があって、何

でもかんでも見えるものではない。大阪のショップで、「何

を見るの？」と聞かれた意味もやっと、解って来た。・・・となると、もう少し大きい物が欲しくなるのは

当然の人情・・ではたまた考える。出来るだけお金をかけずに、手に入れるには自作するしかない。今日は

名張まで母の様子を見に行く日。ついでにと、津まで足を伸ばして、ドブソニアンのキットを手に入れた。

ドブソンという人が考え出した、眼視用の簡易な反射望遠鏡だ。赤道儀に載せることも、考えてないものだ

簡易式で自分で組み立てるとは言っても、今の私にとっては、最高の贅沢。大きな箱を車につんで、はやる

心を抑えながら安全運転で帰路についた。



2002年10月24日（木）  ドブソニアン完成！！

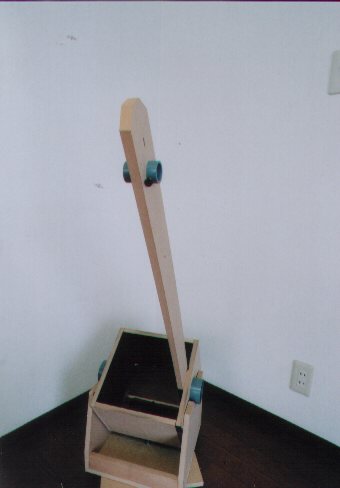

　さぁキットの組み立てだ。材はすべてカットされている。

釘と木ねじで組み立てればよい。アイピースを取り付けるア

ームには、僅かなＲも付けてある。そして、ヘリコイドは、

このアームに開けてある穴に差し込むだけ・・・・。落ちた

り動いたりしないように、セロテープを二・三回巻きつけて

ピッタリ嵌めろとある。何てことは無い。何度か調整して、

完了。主鏡は両面テープで、底板に貼り付けるだけ・・・。

１０cmとは比較にならない、堂々とした２０cm鏡の存在感

を両手に感じながら、作業する。中心をはずさないように

注意深く取り付けて、完了。１週間で完成させてしまった。

今夜の月は、月齢１８、月出１９時２０分・・・９時前には向かいの屋根の上に昇って、玄関先から見える

ようになる。



2002年10月3X日(X)  ドブソニアンはドブソニアン!!

　先日、完成したドブソニアンを、玄関先に持ち出して、ワクワクしながら、月の観望にトライ。見える、

見える・・・・・が、しかし「!?・・!?・・」もうひとつしっくりこない。１０cmとはいえ、赤道儀に載せ

ていると、月を視野に捉えて追尾するのに、何の苦労も努力も必要ない。赤緯軸、赤経軸のクランプを緩め

て、ファインダーで対象をつかまえ、モータードライブをスタートすれば、あとは全てフリー。時々、視野

の調整をしてやるだけでよい。両手はフリーだし、自分自身が動くことも出来る。それにひきかえ、完成さ

せたこのドブソニアンは、対象の月を捕まえるところから、一苦労する。水平軸、垂直軸を微小に動かすこ

とが、大変に難しい。摺動部分に蝋かグリースを塗って、動きやすくしてみるか・・。その上、自分が望遠

鏡から離れられない。いろいろ考えた結果、木製鏡筒にして、経緯台に載せようと決意・・・・・

ここから、また別の、試行錯誤が始まることになるのだが・・・ドブソニアンは１回の観望だけで、あきら

めることになってしまった。



2003年1月XX日(X)  ２０cm木製鏡筒

　「星ナビ」や「天文ガイド」を読んでいると、木製鏡筒というものがある。四角い木の箱の中に、鏡を取り

付けて、望遠鏡にしてしまおうというもの・・。もちろん、自作の世界だけのものだ。こんな望遠鏡が売ら

れている訳ではない。「天体望遠鏡の作り方」という本では、初めに紹介されている。天体望遠鏡が、アマ

チュアの趣味として、簡単には手に入らなかった時代のものだ。ドブソニアンを完成させたが、イマイチの

感が拭えないので、作り変えることにする。で、本に書いてある設計図をたよりに自分の寸法を決めていく

出来上がっているドブソニアンの、主鏡と斜鏡の間の寸法を測り、あとは本を参考にした。そして、ホー

ムセンターで、メインの箱となるベニヤ板を求め、さて次は・・・？と考えているうちに、年が変わって

2003年となってしまった。

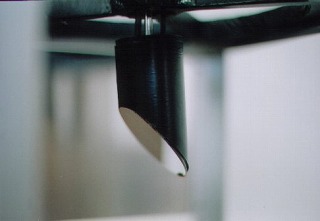

2003年2月XX日(X)  トップリングと斜鏡セル・主鏡セル

　木の板で、四角い箱を組むのは、難しいことではない。すぐ

に出来た。本を見ながら、また考える。トップリングと主鏡

セルは、ドブソニアンの部品の板を利用することにして、斜

鏡セルは自作あるのみ・・・厚さ0.5㎜の銅板から切り出した

セル形を半田付けして、セルとし，その中に、斜鏡短径と同径

の木の丸筒を嵌め、さらに、その丸筒を、同径の丸棒で埋めて

中心にドリルで穴をあけ、鬼目ナットを叩き込んで、斜鏡セル

が完成した。次に、トップリングは、ドブソニアンの鏡箱の蓋

を利用することにして、糸鋸でチマチマと切り抜いていった。

そして、ペーパー懸け・・・。ここが単純で退屈な作業の最た

るもの・・・。少し気を許すと、投げ出したくなるのを「ここ

で止めれば、元も子もない。」と、気持ちを駆り立て、駆り立

て続けていった。主鏡セルもドブソニアンの一部を、そのまま

流用。底には、調整ネジを保護する木の足を付け足した。「作

り方」に書かれている通り、進めていって、全てが形になった

時には、もう梅雨も終わっていた。




2003年7月XX日(X)  これも、もうひとつ！！

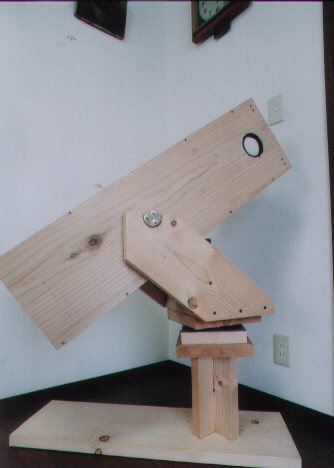

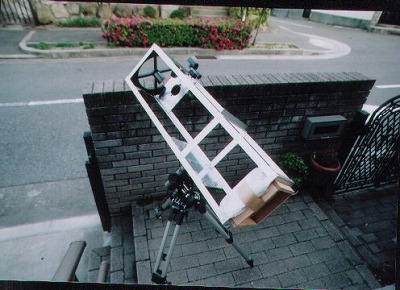

　このようにして「天体望遠鏡の作り方」と首っ引きで出来た

のが、右の写真。主鏡・斜鏡・接眼部を取り付けるとかるく

１０㎏を超えている。重量のある割には、これも静止させる

のに、非常な努力を強いられる。ゆっくりと覗いていられる

ナンテ、とんでもない。やはり、赤道儀に載せないとダメだ

・・・・・となって気がつけば、赤道儀がもう１台あるじゃ

ないか!!!「よし、これを使おう !!」と思い立った時には、

キットの購入から１年が過ぎていた。



2003年11月XX日(X)   退屈な作業、再び・・・

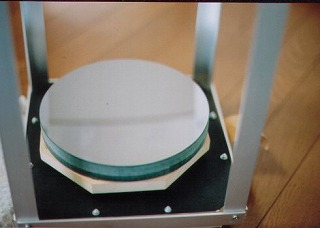

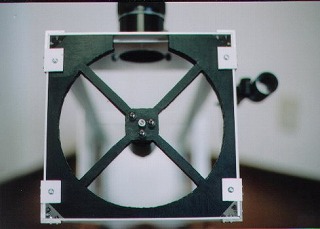

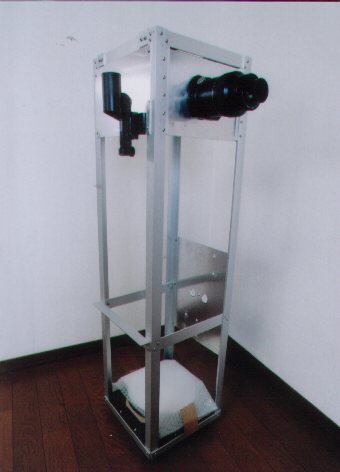

・・でもって、ホームセンターでアルミ板、アングルを買い

求めて、長さに切って、孔を開け、ねじでとめて・・という

作業を３ヶ月延々と続けて、写真のようなものを組み立てて

しまった。総重量７㎏・・・・前よりも、ずいぶんと軽くな

って、赤道儀にも、らくらくと載せられる。今回、接眼部だ

けは、ボーグのパーツカタログから、うまくゆけば、ペンタ

ックス645がつけば・・・とヘリコイドＭを選んだ。発注と

取り寄せは、すべて「サイバーサイエンス」にお願いした。

サイズなど考えながら、一点ずつ５ヶ月ほどかけて、揃えて

いった。



2004年3月XX日(X)  とうとう、ココまで来た

　最後に問題は、赤道儀への固定部だ。ここはある

程度強度が必要なので、５mm厚が欲しかったが

ホームセンターでは手に入らなかったので、２㎜厚

２枚と１ｍ厚で５mmとした。ここの工作も、単純

だが時間と手間のかかる作業で、少々うんざりし

ながらも辛抱して続けた。そして、すべての作業が

終わってピントを出す調整をして、完了。かくの如く、我が家の玄関先で、赤道儀に載ることとなった。

・・・目出度し、目出度し・・・。キットを手に入れて以来、１年半もかかってしまった。



2004年8月XX日(X)  ところが、ところが・・・

　しばらく使ってみるがこれもどうも落ち着かない。まず光軸

の具合・・・はっきりこうと指摘は出来ないがもうひとつしっ

くりこない。斜鏡の傾きが気に入らない。平行にしたトップリ

ングと主鏡に対して、斜鏡の中心線が直角ではない。僅かに角

度がある。いったん取り外して、斜鏡の角度をチェック・・・なんたることか、43度ほどしかない。

丸筒をカットする時、切ることにばかり気をとられて角度には全く注意していなかった。作り直すしかない

斜鏡セルをもう一度と、角度を正確にする方法を、考えながらこれだけでいいのかと自問する。全体の形が

今のままだと、覗く姿勢の不自由さがまだ解決しない。ネットで自作記をいくつも見て回ると、赤道儀への

接続部は固定で、接眼部分を回転式にしている人もいる。私の場合は、これは工作が難しいであろう・・・

などと考えを巡らせている間に、日はどんどん過ぎていった。

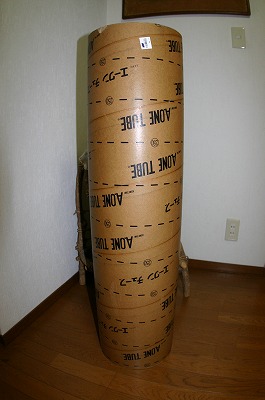

2004年8月XX日(X)  丸筒(園芸用ボイド)がやって来た

　・・日はどんどん過ぎていった」とは言っても、何もしなかった訳で

はない。斜鏡セルを作り直すことは、どんどん進めた。要するに、丸筒

の切り口の角度を、正確に４５度にするには４５度の形枠を作り、ペー

パーで削って合わせればよいのだ。そうこうしている間のある日、千里

のＫさんが突然やって来た。それも ２５㎝ X 1m の園芸用ボイドを持

って・・・である。これを見たとたん、「鏡筒が出来るではないか、

よし!!」と閃いた。きちんと設計図を書いて、「My 鏡筒」を作ってや

ろう・・・と。



2004年10月XX日(X)  基本構想と設計図

　さて、 鏡筒を作るについて、どのようにするかを

考える。どうせなら以前から考えている中判カメラ

がつくこと、そして３５mmとデジカメ・・それに

しては、斜鏡の径をもっと大きくしたいが、それは

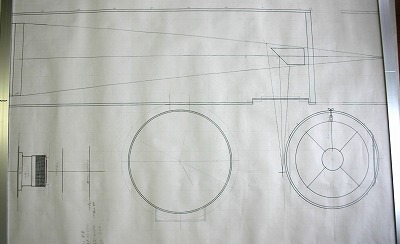

次回ファインダーは 7X50 のビクセン製。焦点位置

を決めるために、ヘリコイドや取付アダプターの厚みを計測し645 ボディーの計測もして、書き上げた原寸大

の設計図が右の写真・・・・。設計図を書くについては、一度は CAD を使おうと考え、 フリーウェアも手に

入れたが、使い方を勉強するのに、時間ばかり取られそうで、大きな方眼紙を買って来て、手書きで仕上げて

しまった。これだけでほぼ一ヶ月。それから、スパイダーを製作する金属素材を探して、手に入れるまでに

東急ハンズへ何度も足を運んだ。

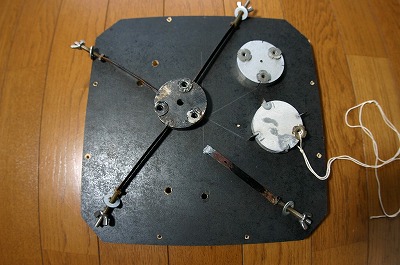

2004年11月XX日(X)  スパイダー製作

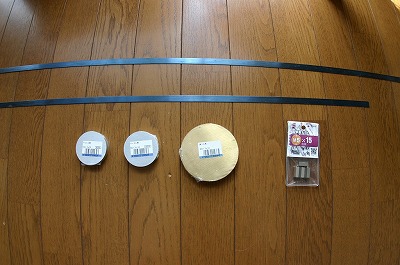

　歩き回って見つけたスパイダー用の金属素材は、

径５０mm厚１０mmのアルミ丸板、長さ１００

㎝、厚さ１㎜の帯鋼、M5X１５mmの真鋳ナット、

これ等をロウ付けする銀ロウ・・等など。そしてア

ルミ板に穴を開けて M4 のツメ付ナットを叩き込む

まではよかったが、それに帯鋼をロウ付けするのに難渋することとなってしまった。

アルミ板に、４本の帯鋼をロウ付けするんだが３本

まではうまく付く。４本目が何度やっても失敗する

結局アルミ板が、５枚目になっても成功しないので

アルミはあきらめて、重量が増えるけれど、真鋳板

を使って完成させた。寒い冬にバーナーを使って暖

かい・・・・と思っていたのに、完成した時には、

冷房の中で汗をかきながら作業していた。



2005年7月XX日(X)  いよいよ鏡筒の組み立て

　さぁ、スパイダーも出来上がった。いよいよ鏡筒の組み立てだが、ここで大事なのが、光軸がきちんと合う

ように、チョッとした調整をしていくことだ。まず、斜鏡中心が鏡筒中心に一致するようにスパイダーの位

置を決めること。次に、接眼部を取り付けて、その中心が鏡筒中心に正確に向いているように調整する。そ

して、斜鏡をとりつける。最後に主鏡セルを取り付けて、全体の光軸を調整する。この組み立てが、一番気

を使うところだ。丁寧に丁寧に、この作業を進めながら、頭の片隅では鏡筒バンドの構想を練っていった。

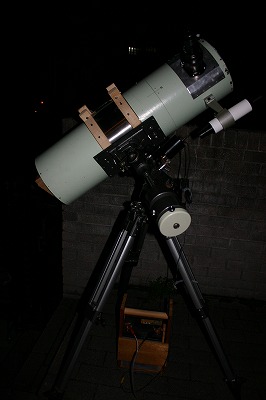

2005年11月10日(木)  20cm自作鏡やっと完成

　先日、自作鏡の鏡筒バンドの組み立てが完了した。すぐに、完成して

いた鏡筒を載せて、バランスをチェック・・・鏡筒自体が８㌔にもな

っているので、ウェイトは３㌔を２個、１㌔を１個、あるだけ全部載

せる。が、バランスはとれない。３㌔があと１個欲しい。鉛玉をコン

クリートで固めて、ウェイトも自作しようと考えているうちに、今日

になった。今夜はしばらくぶりに月が出ている。薄雲がかかっているが

明日は雨の予報・・・ならば、今夜テストをやろう。１９時極軸合わせ

・・１９時半セット完了。ブロッスルの１０mmで、テスト観望開始。

延長筒で２回伸ばして、設計図どうりの位置でピントが出た。光軸も気にならない程度には合っている。

やはり、きちんと設計図を書いて、可能な限り、それに合わせて作ってきただけのことはある。思えば実

に長かった。2002年10月、ドブソニアンのキットを手に入れてから、３年・・・やっと完成にこぎつけた。

見えている月面も、１０cmとは比較にならない。細かい起伏も、よく見て取れる。満足、満足・・大満足。

次は、いよいよ、645のピント出しだ。
